一、PEM羅氏線圈的產品概述

       PEM LFR是一個雙范圍的交流電流探頭，有一個靈活的、夾式線圈。它可由一節9V電池或外部直流供電。LFR羅氏線圈具有市場領先的低頻性能，經過優化，從45Hz到20kHz的相位測量誤差mini，盡可能低的本底噪聲。它還具有良好的高頻性能，如1.0MHz帶寬的300毫米的線圈。LFR有一個10:1的開關可選擇的額定電流，以提供一個廣泛的測量范圍。較大的測量范圍的單一探頭。它的額定值從60A到60.0kA，線圈長度從300到1000mm。更長的線圈可按要求提供。

       PEM LFR非常適用于功率測量中的電流監測測量應用中的電流監測，以及漏電電流的監測，是電能質量應用的理想選擇。同時LFR羅氏線圈也可與示波器、功率分析儀和儀表、采集卡和數據記錄器一起使用。

二、PEM羅氏線圈的產品優點：

1.易于插入狹窄的空間（max線圈厚度為8.5毫米）

2.不受直流電流的影響

3.不受電流過載的損害，并且不具侵入性。

4.LFR有CE標志，符合安全標準 EN61010標準。

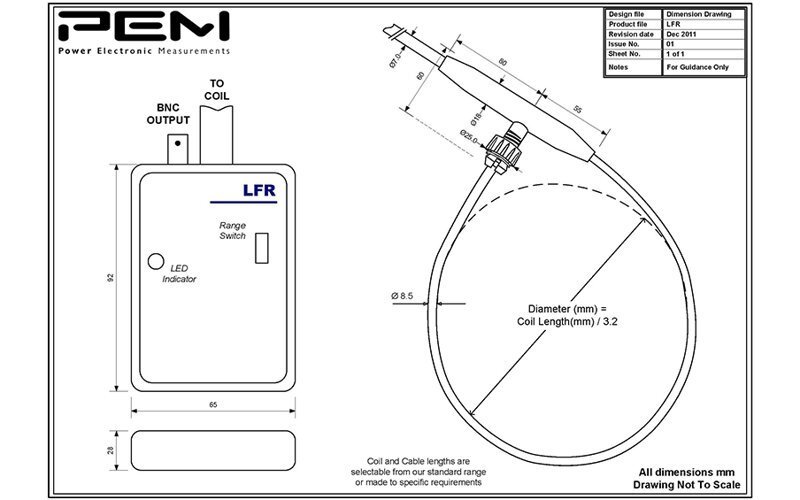

三、PEM羅氏線圈的產品尺寸

四、PEM羅氏線圈的產品應用

1、功率(質量)測量

     LFR羅氏線圈具有市場領先的低頻性能,經過優化,可在45Hz至20kHz范圍內提供mini的相位誤差和mini的噪聲基底。PEM電流探頭可與頻率分析儀,數字萬用表和示波器一起使用,以執行全面的電能質量審核。即使在導體緊密捆扎或空間受限的情況下, 薄而柔韌的線圈也易于安裝,因此易于識別電能質量干擾源。

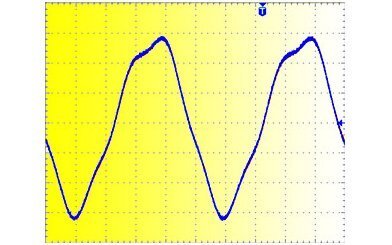

90A峰值電流/50Hz，有3次諧波失真

時基： 每分頻4.0ms

通道1：0.2級電流互感器

通道2：LFR03/3，100mV/A，50Hz時相位誤差<0.85°。

        LFR具有45Hz至20kHz之間極低的相移,能夠以極高的精度測量基頻和高達400次諧波。羅氏線圈電流探頭的寬帶寬允許用戶識別和量化一些常見的電源質量問題,包括THD ,功率因數和接地電流。高達1MHz的高頻( -3dB )帶寬足以檢測一些瞬態電能質量 干擾和噪聲,包括電容器組切換和設備浪涌。

        對于要求更寬帶寬的更高要求的電能質量應用, PEM還提供CWTLF范圍。

2、泄漏和接地電流

     當與數字萬用表結合使用時, LFR羅氏線圈可用于檢測接地和漏電流。柔性線圈易于安裝在大型單個和多個導體周圍以及導管線槽上。LFR線圈可以提供長達1米的標準長度,并且可以在導體周圍進行兩匝(對于線圈長度> =僅700毫米) , 以使測量加倍并提高SNR比。
