型號:RCTi
電流:250A峰值至50kA峰值
精度(典型值) : 1%
測量帶寬(-3dB ) : 0.6Hz~600kHz /1MHz
介紹:RCTi羅氏線圈是用于永久安裝的電流傳感器。Rogowski (感應)線圈易于安裝且易于改裝,薄,重量輕,靈活,可式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓,提供初級電流的精確,低成本,寬帶測量。
立即獲取解決方案!一、羅氏線圈的產品概述
PEM RCTi羅氏線圈是用于長久安裝的電流傳感器。Rogowski coil(感應)線圈易于安裝且易于改裝,薄,重量輕,靈活,可夾式安裝。換能器的次級輸出是與測量的初級電流成比例的瞬時電壓,提供初級電流的精確,低成本,寬帶測量。PEM RCTi通常用于電力和諧波計和分析儀,數字萬用表,示波器,數據記錄儀和數據采集卡。
二、羅氏線圈的產品優勢
1.易于改裝
2.在空間有限的應用中,安裝簡單
3.非侵入性 - 不需要從初級電路中獲取電力
4.寬帶至1MHz,可測量諧波成分或復雜波形(如感應加熱、VF驅動、功率測量等
5.羅哥夫斯基線圈的尺寸可以指定獨立于初級電流
6.不受磁飽和度的影響
7.本質上是安全的
8.相當于1級CT或更好
9.對中/大電流的低成本監測。
三、羅氏線圈的產品特點
1.可溯源的校準
(1)每臺設備都有一個可追溯的校準證書
(2)無磁性材料意味著出色的線性度<0.1%的讀數
2.完全隔離的測量
(1)隔離電源2kVdc
(2)線圈的額定電壓為2kVpeak(耐受測試為4kVrms / 50Hz/60秒)
3.小型DIN導軌(或面板安裝)外殼 - UL94 V-0等級
四、RCTi-3phase羅氏線圈產品選項
1.IP65壓鑄鋁面板安裝外殼(以前被稱為IRF)。
2.隔離的BNC-BNC電纜分線選項
在線圈和電子設備之間,以便于繞過現有的管道進行安裝。標準電纜長久固定。
五、羅氏線圈符合的標準
1.通過CE認證
2.符合EMC EN 61326-1 2006標準
3.PEM有限公司是一家ISO9001:2008注冊公司
4.符合IEC61010-1:2001

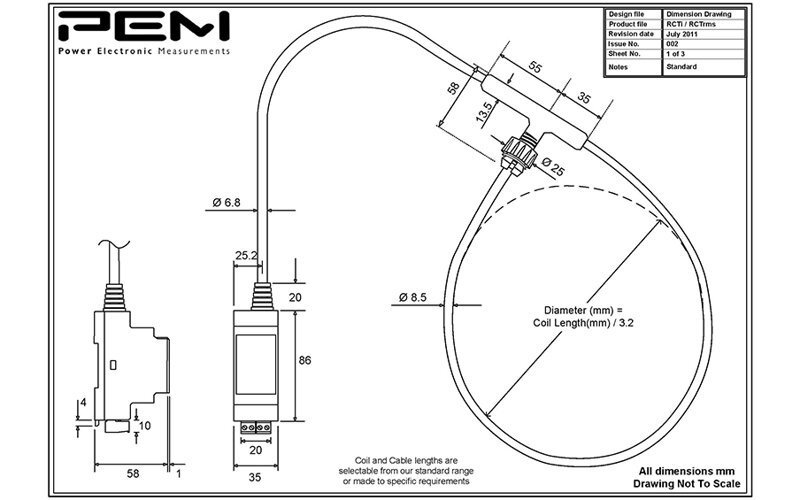

六、羅氏線圈的產品尺寸

七、PEM RCTi羅氏線圈應用
(1)感應加熱
在工業感應加熱應用中, RCTi通常用于監測電流幅度和過零檢測。通常, RCTi將反饋信號提供給電壓饋送的中頻逆變器,例如提供給SCR點火控制板。測量電流范圍為500A至5,000A ,頻率范圍為幾百Hz至10kHz。需要嚴格控制測量的相位誤差以進行精確的過零檢測。RCTi在該頻率范圍內具有非常小且高度可預測的相位誤差。除了寬帶操作外, RCTi還因其易于安裝,可靠性和小尺寸而完美地適應了應用。電力公用事業和可再生技術
(2)太陽能
RCTi-3ph裝置已部署在電網配電/住宅層( 120V / 240V ,分相, 60Hz )的儲能系統中,以幫助減輕PV (光伏)在鄰近供應中的高滲透率。這些影響包括負荷轉移,調峰和太陽能緊固。RCTi測量250A ( RMS ,正弦波) , 60Hz標稱值, 59.3-60.5Hz范圍的電流,其中感興趣的諧波高達40次諧波( 2.5kHz)。RCTi-3ph單元用于測量并將電網/負載電流報告回存儲系統的控制器。RCTi測量允許通過推導報告的變量(例如功率(有功,無功,視在) , 功率因數角度以及凈能量使用)來更好地控制和管理系統中的功率和能量流。RCTi可以輕松連接(特別是BNC選項允許通過導管輕松安裝電纜),并且數據采集板 上的A/ D輸出簡單,只需要mini的擴展。Z后,它有一個內部隔離電源,用于分離控制接地,通過簡單的屏蔽電纜和接地可以降低EMI。
(3)風能
Vatennfall與太陽能應用類似, RCTi已永遠安裝在將電網連接到海上風電場的子站中。RCTi羅氏線圈安裝在各種輸入饋電線 上,它們都是屏蔽電纜,但安裝范圍從132kV / 600A到690V / 6,000A。許多這些飼料都是室外的, PEM羅氏線圈為我們的RCTi傳感器提供了適當?shù)母魺岵牧?可以長期戶外安裝。RCTi連接到便攜式電能質 量監測器,然后連接到無線發射器,該無線發射器連續地將關于負載電流的數據發送回子站控制中心(例如幅度,功率因數,諧波強度等)。
(4)高壓直流( HVDC)應用
RCTi可用于各種HVDC操作。表面上它用于監控閥門/開關柜內的穩態交流電流。然而,為了保護目的,這款PEM電流探頭還能夠監測具有非常高的di /dt (超過1000A /μs )的大過載。RCTi傳感器特別適用于此應用,因?yàn)樵诒O(jiān)測這些過載浪涌時不會損失精度或損壞。
(5)其他應用包括
1.VSD電機驅動器和發電機
2.大型泵和壓縮機
3.建設服務
4.自定義版本.
5.Rogowski coil線圈浸入變壓器油中
6.長線圈和電纜線
| RCT系列類別 | RCTi | RCTi-3phase | RCTrms | RCTrms-3phase | RCT1A |
| 額定電流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 極限輸出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大輸入功率(W) | 0.4 | 1.2 | 0.7 | 2.1 | 13(5Ω負載) 2.1(1.25Ω負載) |
| 工作溫度(°C ) (設備) (線圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶( < 2000A) (Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1 度 | 0.6~ 1M/600k 0.4+0.1 度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4- 20mA ) | 士1.0% |
| 負載( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 線圈長度 | 300, 500,700 (可定制) | ||||
| 線纜長度 | 1m.2.5m (可定制) | ||||
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | 最大值 | <2000A | ≥2000A | mm | |||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | 300,500,700 可定制 | |
| RCTrms | 單相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | ||
| RCTrms -3phase | 三相有效值 | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | ||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | |||
| RCTi-3phase | 三相 | 1.2W | ||||||
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | MAX | <2000A | ≥2000A | mm | |||
| RCTrms -3phase | 三相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTrms | 單相有效值 | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | |||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | |
| RCTi-3phase | 三相 | 1.2W | ||||||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | ||
| 型號 | 測量類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬( -3dB ) | 線圈長度 | |
| RMS,(A) | 滿量程 | MAX | <2000A | ≥2000A | mm | |||
| RCTrms | 單相有效值 | 100, 250, 500,800,1K, 1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K, 25K ,40K 50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | 300,500,700 可定制 | |
| RCTrms -3phase | 三相有效值 | 4-20mA 0-5V | 1.5% /1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | ||
| RCTi | 單相 | 250, 500,800,1K,1.6K, 2K,2.5K,3K,4K, 5K, 8K,10K, 16K,20K,2 5K,30K ,40K, 50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | |||
| RCTi-3phase | 三相 | 1.2W | ||||||
| RCT1A | 單相 | 500,800,1K,1.6K,2K, 2.5K,3K,4K,5K, 8K,10K,16K,20K,25K, 30K ,40K, 50K | 1A | 1% | 3.5W /15W | 0.3Hz- 5KHz | ||
| RCT系列類別 | RCTi-3phase | RCTi | RCTrms | RCTrms-3phase | RCT1A |
| 額定電流(A) | 250~50000 | 250~50000 | 100~50000 | 100~50000 | 500~16000 |
| 額定輸出(FS) | 5.0 ( Vrms ) | 5.0 ( Vrms ) | 4-20(mA) | 4-20(mA) | 1(Arms) |
| 極限輸出(%FS) | 150 | 150 | 150 | 150 | 120 |
| 輸入電壓(Vdc) | 12~14 | 12~14 | 12~14 | 12~14 | 24 |
| 最大輸入功率(W) | 1.2 | 0.4 | 0.7 | 2.1 | 13(5Ω負載) 2.1(1.25Ω負載) |
| 工作溫度(°C ) (設備) (線圈) | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+65-20~+80 | -5~+40-20~+80 |
| 3dB寬帶( < 2000A) (Hz)≥2000A) | 0.6~ 1M/600k 0.4+0.1 度 | 0.6~ 1M/600k 0.4+0.1 度 | 2~100K | 2~100K | 0.6~5K |
| 精度 | 士1.0% | 士1.0% | 士1.5% | +1.0%(0-5V)+1.5% ( 4- 20mA ) | 士1.0% |
| 負載( KI) | > 10.0 | > 10.0 | <0.3 | <0.3 ( 4-20mA ) | 0.005~0.00125 |
| 線圈長度 | 300, 500,700 (可定制) | ||||
| 線纜長度 | 1m.2.5m (可定制) | ||||
