英國進口PEM CWTUM-S羅氏線圈柔性電流探頭是PEM CWT Ultra-mini的更薄版本。羅氏線圈的橫截面直徑僅為 1.2 毫米，而不會影響工作溫度、高頻性能或絕緣電壓。如此薄的線圈為在狹小空間內測量電流提供了另一種解決方案，而不會中斷被測電路。CWTUM-S羅氏線圈是帶BNC輸出的寬帶交流電流探頭，可連接到大多數類型的示波器或數據采集設備。

一、主要特點

1.寬工作溫度 -40°C 至 +125°C。

2.高頻 （-3dB） 30MHz。

3.僅以幾個 pH 值加載被測電路。

4.標準線圈長度（周長）為 80 毫米。

5.線圈絕緣 1.2kV pk.橫截面直徑 1.2 毫米。

6.峰值 di/dt 能力高達 100kA/μs。

7.額定電流從 30Apk 到 30kApk。

二、產品應用

1.電力電子電路中的開關電流波形：

2.小至 TO-220、D2PAK 和其他 SMT 功率器件的 MOSFET 或 IGBT 器件。

3.測量功率器件中半導體鍵合絲的功率損耗。

4.監控小型電感器、電容器、緩沖電路等中的電流

5.在存在大直流電流的情況下測量小交流電流（例如監測電容器紋波）。

6.電源轉換器開發和診斷。

7.測量射頻應用中的高頻正弦電流、脈沖電流或瞬態電流。

三、標準與合規性

1.CE 標志

2.符合 EMC EN61326-1

3.符合 IEC 61010-1;IEC 61010-2-032 標準

4.PEM Ltd 已通過 ISO9001：2015 標準認證

5. 專利產品

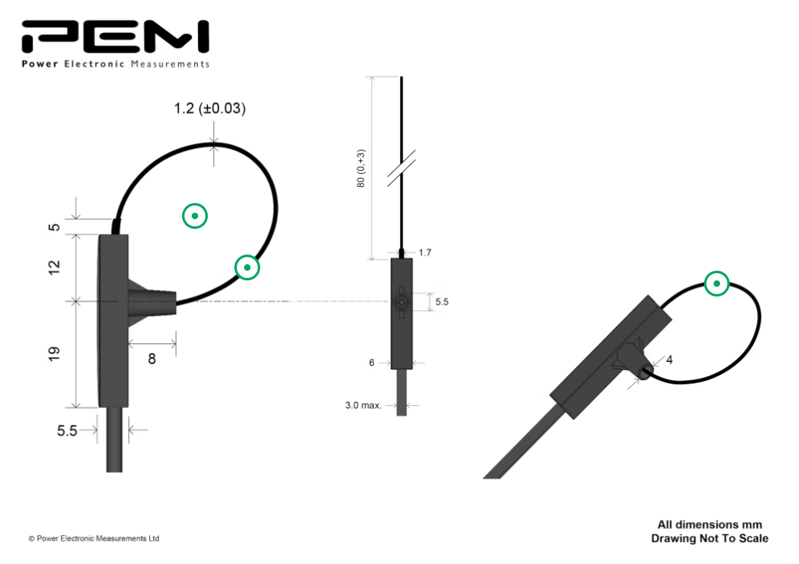

四、產品尺寸

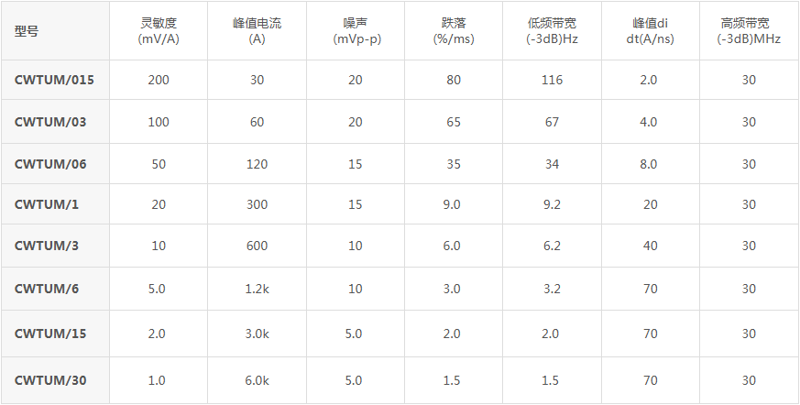

五、CWT Ultra Mini【舊型號】技術參數

        1. 可根據要求提供高于30kA峰值電流。

         2.“噪聲”是內部產生的積分器噪聲，它主要與LF(-3dB)帶寬的頻率相同。

         3. 高頻（-3dB)值針對2.5m電纜。
