一、概述

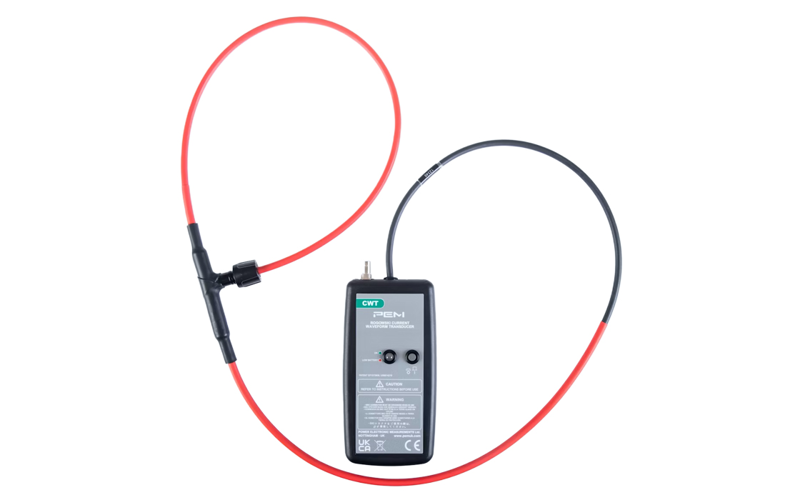

     寬頻帶大電流羅氏線圈CWT03B/4/700 電流60A帶寬2.7MHz是實實在在為您解決電力電子的電流測量問題的轉換工具：高帶寬、大容量的測量范圍，配合高質量的測量指標，符合您的測量要求；纖細、柔軟的感應套環，讓您輕松地與實際測量對象相連接。

二、寬頻帶大電流羅氏線圈主要特點：

1.測量范圍：300mA～300,000A；

2.典型帶寬：1Hz～13MHz；

3.纖細、柔軟的高性能感應套環：

4.近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；

5.輕松地與實際的測量對象相連接；

6.感應套環的峰值電壓絕緣能力可達10KV；

7.感應套環周長由300mm～1000mm，超出該范圍的，可根據顧客的實際需求定制；

8.瞬時電壓的輸出為峰—峰值±6V，可以直接與示波器、數據采集設備、數字電壓表以及電力記錄設備相連接，也可以作為觸發輸出；

9.精度可達1% 。

三、實際應用：

1、 監控、觀測半導體開關的電流波形；

2、電力電子設備的維護和改善；

3、 檢測高頻正弦電流波形；

4、 測量漏電流及電路斷路器的斷路電流；

5、 測量脈沖電流；

6、測量加載在直流高電流中的交流電流；

7、 測量電流中的諧波組成；

8、 測量三相供電系統中的信號電流和地線上的漏泄電流。

四、寬頻帶大電流羅氏線圈性能參數

五、羅氏線圈測電流原理

       羅氐線圈是一種用來測量電流的裝置.基于電磁感應原理。其原理是通過測量電流所產生的磁場對線圈的感應電動勢進行測量，從而間接得到電流的大小。羅氏線圈由一根絕緣導線繞成螺旋狀而成，通常由高導磁率的材料制成，如鐵芯或鐵氧體。當通過羅氏線圈的導線通電時，會在導線周圍產生一個磁場。根據安培定律，電流通過導線時，磁場的強度與電流成正比。

      當外部電流通過羅氏線圈時，由于電磁感應原理，線圈內部也會產生一個感應電動勢。該感應電動勢的大小與通過線圈的電流成正比。因此，通過測量線圈內感應電動勢的大小，可以間接得到通過線圈的電流大小。

      為了測量感應電動勢的大小，通常需要將羅氏線圈與一個靈敏的電壓測量儀器連接起來。當通過線圈的電流改變時，感應電動勢也會相應改變，從而在測量儀器上產生一個電壓信號。通過測量該電壓信號的大小，就可以得到通過羅氏線圈的電流大小。

在實際應用中，羅氏線圈廣泛用于電力系統、電子設備和實驗室中的電流測量。它具有測量范圍廣、精度高、響應快等優點。由于羅氏線圈的結構簡單、制造成本低，因此在電流測量領域得到了廣泛的應用。
