一、概述

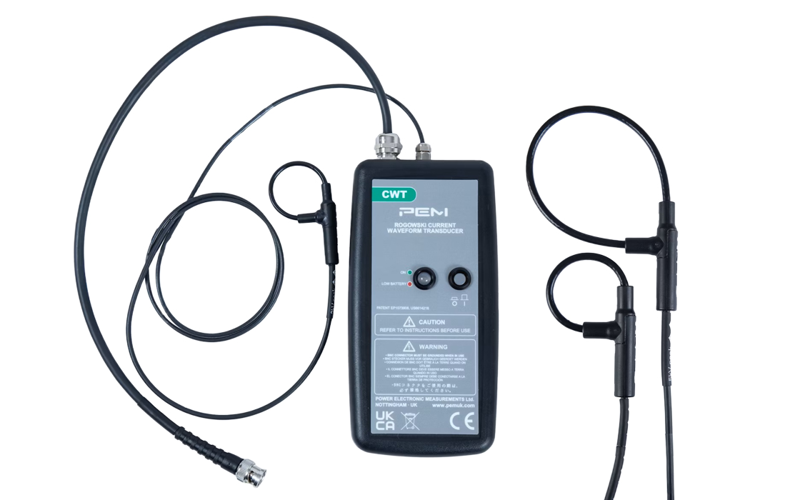

     直流羅氏線圈CWT03B/2.5/700 電流60A帶寬2.7MHz是實實在在為您解決電力電子的電流測量問題的轉換工具：高帶寬、大容量的測量范圍，配合高質量的測量指標，符合您的測量要求；纖細、柔軟的感應套環，讓您輕松地與實際測量對象相連接。

二、直流羅氏線圈主要特點：

1.測量范圍：300mA～300,000A；

2.典型帶寬：1Hz～13MHz；

3.纖細、柔軟的高性能感應套環：

4.近乎為零的干擾：在測量過程中，實際負載電流僅為幾個皮亨；

5.輕松地與實際的測量對象相連接；

6.感應套環的峰值電壓絕緣能力可達10KV；

7.感應套環周長由300mm～1000mm，超出該范圍的，可根據顧客的實際需求定制；

8.瞬時電壓的輸出為峰—峰值±6V，可以直接與示波器、數據采集設備、數字電壓表以及電力記錄設備相連接，也可以作為觸發輸出；

9.精度可達1% 。

三、實際應用：

1、 監控、觀測半導體開關的電流波形；

2、電力電子設備的維護和改善；

3、 檢測高頻正弦電流波形；

4、 測量漏電流及電路斷路器的斷路電流；

5、 測量脈沖電流；

6、測量加載在直流高電流中的交流電流；

7、 測量電流中的諧波組成；

8、 測量三相供電系統中的信號電流和地線上的漏泄電流。

四、直流羅氏線圈性能參數

五、羅氏線圈和霍爾傳感器的區別

工作原理:

霍爾傳感器:利用霍爾效應，即電流通過垂直于磁場的導體時，在導體兩側產生電勢差(霍爾電勢)?；魻栐?通常由半導體材料制成)在外加磁場作用下產生霍爾電勢，信號處理器檢測并處理這一變化，輸出電壓或數字信號。

羅氏線圈:基于電磁感應原理，當電流流經線時，磁場的變化在線中產生與電流變化速率相關的感應電動勢。羅氏線圈(空心結構的線圈)通過檢測感應電動勢來測量電流。
