型號:可定制
電流:可定制
精度: 可定制
我們的定制設計方案可以從對標準CWT羅氏線圈和RCT羅氏線圈的簡單改變(如更長的線圈長度、修改頻率響應或適應特定環境)成定制羅氏線圈,到針對工業和汽車市場的重大新發展。我們可以為一次性應用或批量制造提供定制設計。我們可以就Rogowski技術在您的應用中是否合適提供咨詢,并在必要時為OEM和統包式工程提供定制設計。
立即獲取解決方案! 我們的定制設計方案可以從對標準CWT羅氏線圈和RCT羅氏線圈的簡單改變(如更長的線圈長度、修改頻率響應或適應特定環境)成定制羅氏線圈,到針對工業和汽車市場的重大新發展。我們可以為一次性應用或批量制造提供定制設計。我們可以就Rogowski技術在您的應用中是否合適提供咨詢,并在必要時為OEM和統包式工程提供定制設計。
以下案例研究提供了PEM為滿足客戶的不同需求而創造的一些定制羅氏線圈解決方案的例子:
一、量化可變靜止變速器牽引應用中干擾電流的諧波含量
電氣工程中一個常見的問題是測量小的高頻干擾電流或在大的基本電流存在下的低強度高階諧波。
在傳統的電流測量方法中,主傳感器,通常是電流互感器或霍爾效應裝置,必須具有足夠大的額定值,以便在基波分量存在時不致飽和。因此,初級傳感器是昂貴的、笨重的,與功率分析儀或示波器結合使用時,往往沒有必要的分辨率來準確測量這些小的高頻電流。

Rogowski電流傳感器(RCTi或CWT)為這個問題提供了一個定制羅氏線圈的解決方案:
(1)線圈尺寸可以獨立于測量的電流而指定
(2)基準電流分量不會損壞傳感器,而且羅哥夫斯基線圈不會出現磁飽和現象。
(3)這是一個簡單的修改,調整CWT或RCTi帶寬,以削弱基本成分,提高靈敏度,在那些感興趣的頻率上提供大的信噪比。
(4)而RCTi有一個足夠高的(-3dB)截止值,可以準確地測量到MHz的范圍內。

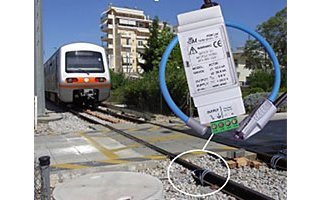

PEM有限公司已經在牽引行業提供了許多這樣的傳感器應用。例如,為了便于對一條新的國家鐵路進行EMC評估,PEM提供了一個定制的RCTi傳感器。鐵路信號系統以30-60kHz的頻率在軌邊電纜和列車天線之間傳遞編碼信息。EMC問題涉及到在第三軌道和運行軌道中流動的牽引諧波電流,它可以感應地耦合到信號電纜中,也會在天線上造成干擾。有必要為傳輸?shù)臄?shù)據提供一定的信噪比。因此,需要一個優化的RCTi傳感器,它是靈活的、夾式的,可以很容易地纏繞在鐵軌上。低頻截?cái)啾粌?yōu)化為4.2kHz的截?cái)?,?0kHz有平坦的響應,但在1kHz有-40dB的衰減。因此,RCTi可以在30-60kHz范圍內測量軌道上幾毫安的小干擾電流,但拒絕來自電源頻率源的更大的成分(A的數量級)。
二、測量高頻率、大振幅、正弦波電流。例如,在射頻發射器、高頻感應加熱或等離子體應用中。
PEM生產的交流電流探頭具有非常寬的帶寬,能夠從1Hz以下測量到MHz范圍。然而,如果電流和頻率的連續(rms)乘積非常大,達到>3000A/μs,那么可能需要生產一個優化的Rogowski coil探頭。遇到非常高頻率的正弦波和/或大振幅電流的典型應用包括射頻發射器和放大器、某些感應加熱系統和等離子體沉積系統。
其他形式的寬頻電流傳感器在測量連續的高頻正弦電流方面能力有限;
(1)那些使用磁芯的測量技術,如電流互感器或霍爾效應設備,即使有足夠的高頻帶寬,也有有限的均方根電流能力。
(2)共軸分流器不是隔離的,其功率能力有限
PEM將頻率和電流的連續乘積稱為 "rms di/dt"。我們的標準CWT和RCT Rogowski coil有一個rms di/dt限制,超過這個限制就有可能損壞線圈。這個值列在我們所有產品的數據表上。然而,這個限制是可以克服的。有一些技術取決于rms di/dt的大小和電流的頻率,例如,在:
1、感應加熱
對于某些高功率或高頻率的感應加熱應用,PEM提供了CWT和RCT系列的改進版,可以在100kHz和1MHz之間的頻率測量100至1000A的電流。我們的標準探頭的變化是限制了低頻性能,但在大多數情況下仍可低至10Hz。這些Rogowski 傳感器已被用于開發新的感應加熱變頻器的診斷,甚至用于工業過程的控制。
2、射頻發射器和放大器
PEM提供的Rogowski線圈采用無源集成,用于長久安裝在大功率射頻發射器上。Rogowski線圈使用無源Lr(也稱為自我)積分。Rogowski coil探頭需要測量一個基本不失真的正弦波,其振幅高達1kA,頻率高達3MHz。線圈位于一個同軸設置中,這樣電流就在羅戈斯基環路的中心。
在此應用中使用無源Lr集成的好處是,在給定的線圈長度下,它可以實現高頻3dB帶寬,明顯高于主動或無源RC集成。在這種應用中,使用自集成可以更大限度地減少無源集成器的功率損耗,使集成器能夠方便地安裝在線圈的夾合機構中,如果線圈必須安裝在有限的空間內,這是非常理想的情況。
然而,無源Lr集成有一些限制,使其只適合于某些應用。如果正弦波中有明顯的諧波,或者導體位于線圈的邊緣,而不是中心位置,則傳感器的響應可能是振蕩的。這是因?yàn)镽ogowski線圈沒有以其特征阻抗為終端,因此線圈中不需要的諧振效應將扭曲測量結果。此外,由于沒有主動積分器,Lr積分的低頻(-3dB)帶寬受到嚴重限制。在需要監測大于幾百千赫茲的正弦電流的應用中,這種限制不是問題,但使它不適合于寬頻應用。

三、我們還完成了以下項目:
1.監測機器軸中可能導致軸承故障的雜散電流。
2.長久安裝的雷電測量。
3.測量大型結構或高功率應用中的工頻漏電電流。
4.快速瞬態故障電流檢測。
5.寬頻帶低成本的汽車電流傳感器。
6.RCT1A在保護應用中驅動電感負載,如繼電器。
如果您需要建議或認為您的應用超出了我們標準范圍的能力,請聯系我們,盡可能多地提供關于您的要求的信息,我們將很樂意討論您的應用,為您提供符合要求的定制羅氏線圈。
| 型號 | 靈敏度 (mV/A) | 峰值電流 (kA) | di/dt (kA/μs) | 噪聲 (mVp-p) | 跌落 (%/ms) | 低頻帶寬 (3dB)Hz | 高頻帶寬 (3dB)MHz | |
| CWT高靈敏度系列...min可測電流量程: 300mA | 300mm線圈 | 700mm線圈 | ||||||
| CWT015 | 200.0 | 0.03 | 0.2 | 6.5 | 130 | 150 | 6 | 4 |
| CWT03 | 100.0 | 0.06 | 0.4 | 4.5 | 90 | 105 | 10 | 6.5 |
| CWT06 | 50.0 | 0.12 | 0.8 | 3.0 | 70 | 80 | 16 | 10 |
| CWT1 | 20.0 | 0.3 | 2.0 | 2.5 | 40 | 50 | 16 | 10 |
| CWT1N | 20.0 | 0.3 | 2.0 | 2.0 | 20 | 25 | 10 | 5 |
| CWT3 | 10.0 | 0.6 | 4.0 | 8.0 | 3.0 | 3.5 | 16 | 10 |
| CWT標準系列...min可測電流量程:15A | ||||||||
| CWT3N | 10.0 | 0.6 | 4.0 | 14.0 | 0.9 | 1.0 | 10 | 5 |
| CWT6 | 5.0 | 1.2 | 8.0 | 14.0 | 0.9 | 1.0 | 16 | 10 |
| CWT15 | 2.0 | 3.0 | 20.0 | 7.0 | 0.7 | 0.8 | 16 | 10 |
| CWT30 | 1.0 | 6.0 | 40.0 | 5.0 | 0.5 | 0.6 | 16 | 10 |
| CWT60 | 0.5 | 12.0 | 40.0 | 3.5 | 0.35 | 0.4 | 16 | 10 |
| CWT150 | 0.2 | 30.0 | 40.0 | 3.0 | 0.2 | 0.2 | 16 | 10 |
| CWT300 | 0.1 | 60.0 | 40.0 | 3.0 | 0.1 | 0.1 | 16 | 10 |
| CWT600 | 0.05 | 120.0 | 40.0 | 3.0 | 0.06 | 0.05 | 16 | 10 |
| CWT1500 | 0.02 | 300.0 | 40.0 | 3.0 | 0.035 | 0.03 | 16 | 10 |
