一、PEM羅氏線圈的產品概述

       英國PEM CWT LF 低頻羅氏線圈電流探頭，是CWT擴展低頻（CWT LF）羅氏線圈可以與我們的CWT標準一起指定。

       與CWT和CWT Mini一樣，CWT LF是一個寬頻探頭，具有MHz范圍內的高頻率帶寬。然而，擴展的低頻帶寬使CWT LF特別適用于測量工頻和諧波電流分析、測量長持續時間脈沖或測量頻率分量僅為幾Hz 的大幅度故障電流。 寬帶交流電流探頭針對低頻測量進行了優化，具有 BNC 輸出，可連接到大多數類型的示波器或數據采集設備：

1. 持續時間較長的電流脈沖--如電解電容放電或不對稱短路測試。

2. CWT羅氏線圈可進行功率測量，從10Hz到幾個100kHz的相移誤差非常低

二、PEM羅氏線圈符合的標準

1. CE 標志

2. 符合 EMC EN61326-1

3. 符合 IEC 61010-1;IEC 61010-2-032 標準

4. PEM Ltd 已通過 ISO9001：2015 標準認證

5. 專利產品

三、PEM羅氏線圈的產品特征

1. 可追蹤校準（包括證書）。

2. 薄薄的、夾在周圍的Rogowski coil線圈，便于插入到有限制的電路中去

3. 無干擾性： 對被測電路的負載只有幾個pH值

4. 無磁性材料，確保卓越的線性度<0.05%讀數

5. PEM電流探頭可進行電隔離測量

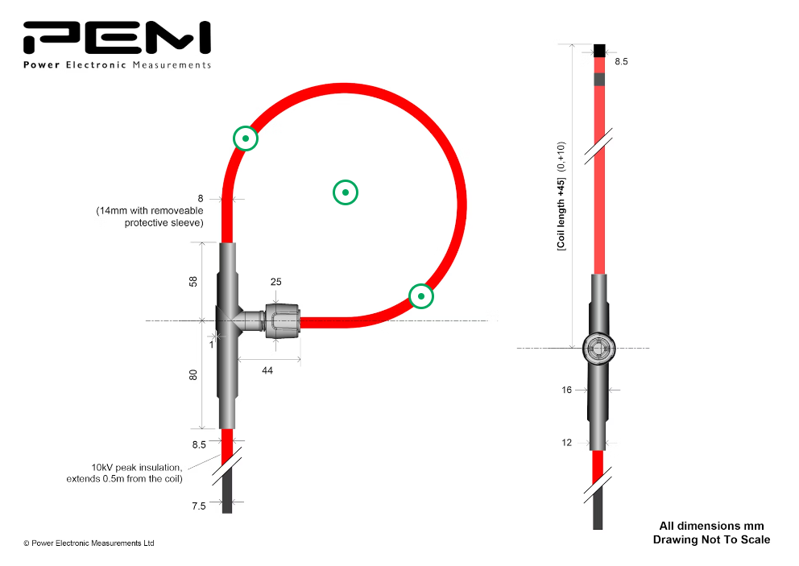

四、PEM羅氏線圈的產品尺寸

五、PEM羅氏線圈的產品應用

       在過去的10年中，CWT LF羅氏線圈已經提供給世界各地的主要電氣工程公司和領先的研究機構。這種多功能的儀器已被用于各種應用，一些例子包括：

(一）不對稱的故障電流測量

       電力系統中出現的不對稱故障電流通常包括一個緩慢指數衰減的直流分量，并疊加一個50/60Hz的波形。圖中顯示了一個典型的故障電流和CWT300LF探頭的輸出（峰值電流60.0kA）。

       CWT LF系列有一個擴展的低頻帶寬，例如CWT300LF的帶寬為0.008Hz。這限制了測量長持續時間脈沖時的失真。由于低頻帶寬造成的失真被稱為 "下垂 "失真，并在CWT技術說明中討論。

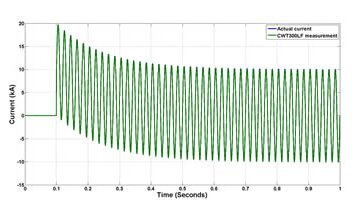

由CWT300LF測量的典型非對稱性故障電流

       在所示的波形中，CWT 300LF準確地測量了50/60Hz分量和直流衰減，由此產生的下降偏移小于峰值電流的0.8%。

       由于低頻（-3dB）性能的高公差，CWT低頻的下垂偏移是可預測的，甚至可以在后期處理結果時進行補償。

（二）功率（質量）測量

         與LFR探頭一樣，CWT LF常見的應用是功率測量，CWT電流探頭通常與功率分析儀一起使用以極低頻率測量大電流，例如電機/發電機故障或短路電流。與電流互感器相比，低頻時沒有降額。

         CWT LF有：

1. 從10Hz到幾個100kHz的極低相位誤差

2. 極低的本底噪聲。

3. 易于使用，夾在線圈周圍

4. 卓越的線性度

5. 與導體在回路中的位置有很好的準確性。

       因此，CWT LF是測量電力（質量）測量應用中電流的理想選擇。

       CWT LF與LFR的不同之處在于，它有：

1. 更高的額定電流

2. 在幾千赫茲范圍內有更好的相位誤差（在兆赫范圍內有更高的截止值），如高次諧波

3. 在>3000A時有更好的低頻性能

(三）電力電子應用 - 大功率整流器、電解電容放電和制動斬波器

       CWT LF系列羅氏線圈能夠測量頻率甚至低于1Hz的大電流，具有幾毫秒導通時間的PWM波形或長持續時間的單射脈沖。

       與電流互感器或其他基于磁性的傳感器不同，Rogowski coil線圈不受I.t產品的限制，由于沒有磁性材料的飽和，CWT LF可以在低頻率下測量大電流，如在大功率整流器、電解電容放電和制動斬波器中遇到的電流。

（四）其他應用包括：

1. 大電流極低頻率的應用

2. 故障電流

3. 脈沖功率應用

4. 在存在大直流電流的情況下測量小交流電流（例如監測電容器紋波）

5. 測量難以觸及的導體（如緊密排列的母線）中的電流

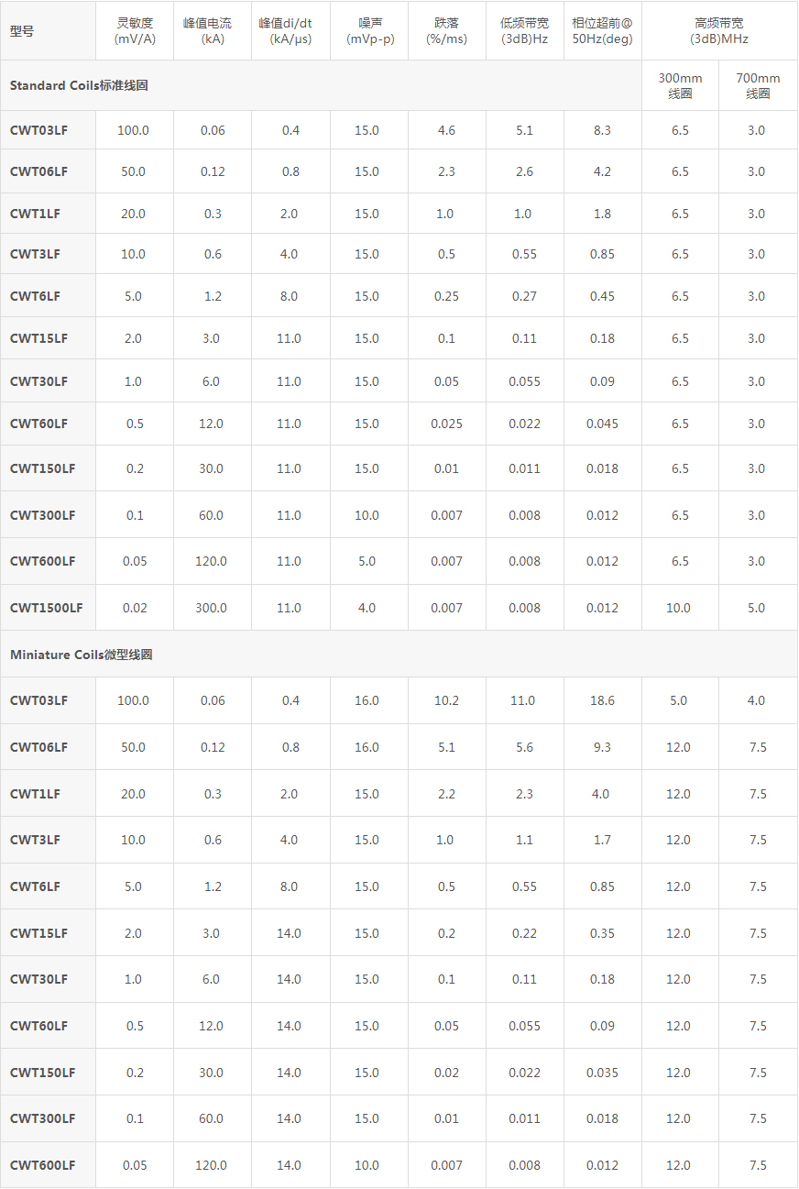

六、CWT LF【舊型號】技術參數
