一、CWT羅氏線圈的產品概述

       CWTMini50HF羅氏線圈是CWTMiniHF系列的一個特別版本。

       CWTMini50HF為更快的開關設備（如SiC）進行了優化，具有50MHz的高頻（-3dB）帶寬，線圈為100mm，厚度僅為3.5mm（2kV峰值絕緣）。與CWTMiniHF系列一樣，它結合了創新的屏蔽式Rogowski coil線圈，對快速的本地dV/dt瞬變或大的50/60Hz電壓的干擾具有出色的高頻性能。

       CWT電流探頭系列是電力電子應用的理想選擇，如監測半導體開關波形或在電噪聲環境中進行測量。這款PEM電流探頭易于使用的薄而靈活的夾式線圈可以準確地復制快速開關電流波形，無論是正弦波、準正弦波還是脈沖波。

二、CWT羅氏線圈符合的標準

1.有CE認證

2.設計和測試符合EN 61326-1:2013標準

3.根據EN 61010-1第三版進行設計和測試

4.PEM有限公司是一家ISO9001:2015注冊公司

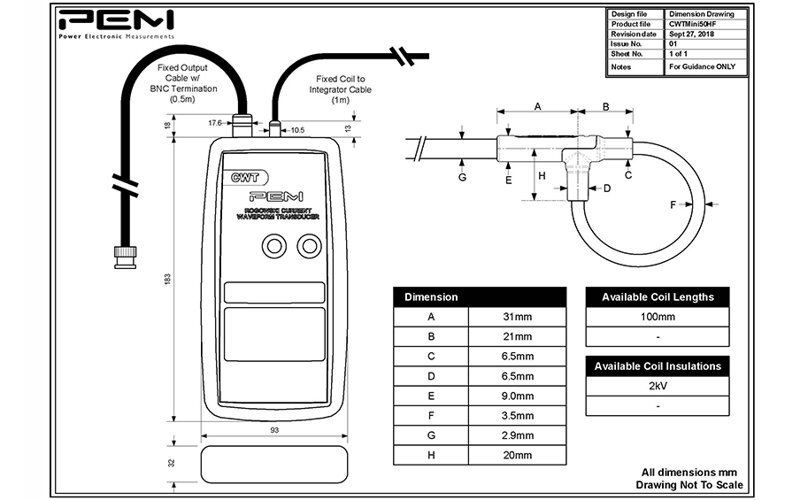

三、CWT羅氏線圈的產品尺寸

四、CWT Mini50HF羅氏線圈應用

（一）具有截止頻率為50MHz的高頻( -3dB )的CWTMiniHF和現在的新型CWTMini50HF，具有兩個主要的市場領先優勢:

1.屏蔽(也稱為“屏蔽”) Rogowski線圈(專利IP 6438963 ,正在申請專利的RoW )

2.優化的高頻(HF )性能

（二）功率半導體的進步意味著這些開關現在能夠:

1.更高的阻斷電壓;

2.更快的開關時間

3. ...而且體積更小,在高溫下操作

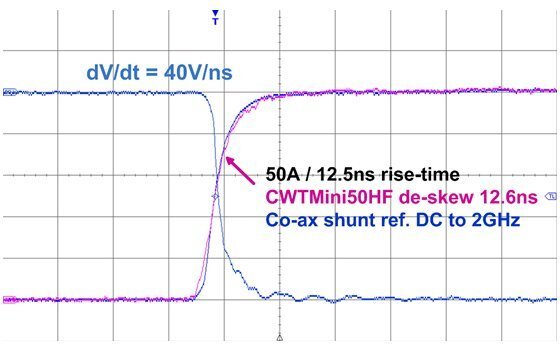

      CWTMini50HF可用于測量使用這些新的功率半導體技術的功率轉換器中的電流,特別是碳化硅( siC )器件,在存在dV / dt的情況下,需要精確復制10至50ns的上升時間瞬態電壓≥40V / ns。

（三）CWTMini50HF仍然保留了我們的CWT Rogowski coil探頭的所有其他優點Mini50HF跟蹤

1.線圈周圍的細線夾,峰值2kV。3.5毫米;

2.溫度高達+ 125°C

3.幾乎為零的插入阻抗

         CWTMini50HF PEM羅氏線圈為高速功率和功率電子應用中的測量提供了顯著的優勢。
